标准图框参数:
标准图框:A0、A1、 A2、 A3、 A4
图框对应尺寸:1189*841、841*594、594*420、420*297、297*210,单位均为mm
该尺寸为实际打印图纸尺寸,也就是真实尺寸

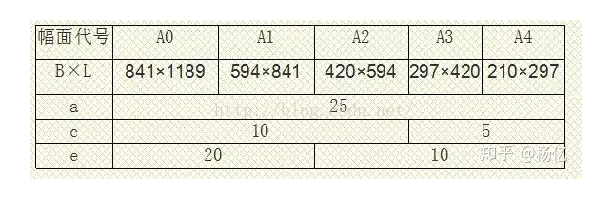

下图中的a,c,e是图纸外框和内框之间的尺寸,单位是mm
图纸字体要求:
常用字体高度:1.8,2.5,3.5,5.0,7.0,10.0,单位mm
字体宽度:一般设置为0.8,也就是字高的0.8倍
一把中文和英文字体高度比例为1:0.7
字体高度确定:根据出图比例来确定字体高度
常用高度:1:100时,字高350mm
英文和数字用tssdeng.shx,中文用hztxt.shx
出图比例:
标准图框:A0、A1、 A2、 A3、 A4
模型绘制比例:1:1,1:2,等等
布局打印比例:1:25,1:50, 1:100,1:150, 1:200
平面图A1的图框常用比例是1:100,大样图一般是1:50或者1:25
总图一般用A0,出图比例为1:200
A1框841*594mm,如果出图比例1:100,可以绘制的建筑长度在80m左右
蓝图或者白图中,1:100比例出图时,图纸上实际量出的尺寸为20mm,表示现实中为2m长
工程和图纸编号命名:
SYS - QD - AIR -202304001
实验室-城市-项目名称(公司英文名/缩写)-年月第项目序号
几号楼几层实验室平面图
SYS - QDAIR -PM - 001
实验室 - 城市项目名称 - 平面(专业)- 序号
4. 平面-FM,暖通-HVAC,电气-ELE,弱电-ELV,自控-BA,特气-GAS,给排水-PIP,装饰-DEC,家具-FF
绘制图纸的基本要求:
图纸中要建立不同的图层,以便快速明显区分,筛选
图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法,但应具有定的逻辑性,便于操作。各类实体应放置在不同的图层上,如平面图中,轴线标注和第三道尺寸应分层标注;厨厕洁具,家具等单独设置图层表示
线宽:粗 0.4、中粗0.2、细0.1
项目全部采用布局空间作图,即图框、比例尺放在布局空间,图纸内容放在模型空间,模型里面绘制比例为1:1,视窗的图层为Defpoints
建筑平面图一般分楼层各自独立做成一张图,有修改时应同名替换,建筑底图更新时不得移动原点,一般默认原点(0,0,0)为A轴交1轴的交点
存图版本最好为CAD2004或者最高CAD2010
